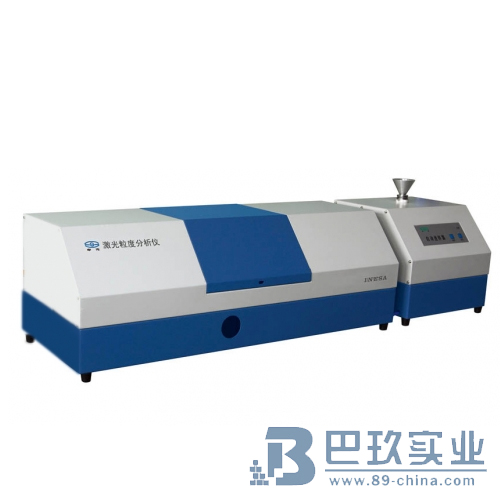

上海儀電物WJL-616干法激光粒度分析儀

產品簡介：

    采用全量程米氏散射理論，充分考慮到被測顆粒和分散介質的折射率等光學性質，根據大小不同的顆粒在各角度上散射光強的變化反演出顆粒群的粒度分布數據。

    顆粒測試的數據計算一般分為無約束擬合反演和有約束擬合反演兩種方法。有約束擬合反演在計算前假設顆粒群符合某種分布規律，再根據該規律反演出粒度分布。這種運算相對比較簡單，但由于事先的假設與實際情況之間不可避免會存在偏差，從而有約束擬合計算出的測試數據不能真實反映顆粒群的實際粒度分布。

     無約束擬合反演即測試前對顆粒群不做任何假設，通過光強直接[accuracy]地計算出顆粒群的粒度分布。這種計算前提是合理的探測器設計和粒度分級，給設備本身提出很高的要求。Rise-2012型干法激光粒度分析儀采用[much]優的非均勻性交叉三維扇形矩陣排列的探測器陣列和合理的粒度分級，從而能夠[accuracy]地測量顆粒群的粒度分布。

產品特點：

測試穩定的基礎：只有系統能夠提供穩定的光信號，才能夠充分保證測試數據的穩定。Rise-2012型干法激光粒度分析儀選用He-Ne氣體激光光源，波長0.6328微米，波長短，線寬窄，穩定性好，使用壽命大于25000小時，能夠很好的為系統提供穩定的激光源信號。

數據可靠的保證：保證測試數據可靠首先是信號探測系統的設計合理，被測樣品分散效果的優劣和被測樣品的均勻程度是得出真實結果的另一決定性因素。

探測器：光電探測系統設計獨特，靈敏度高，主檢測器一個，輔助檢測器多個，采用非均勻性交叉三維扇形矩陣排列，髙至檢測角達到90度，充分保證了信號探測的全面性。

光路：采用一個量程設計，會聚光路獨特，減少了傅立葉透鏡組，使測量范圍更寬，分辨率更高，光路免調。

功能強大的分析軟件：

  PADMAS顆粒粒度測量分析系統（Particle Diameter Measure & Analysis System）功能強大，測試數據可以做平均、統計、比較和模式轉換等處理，具有微分分布、累積分布、標準分級、R-R分布、自定義分級、按目分級和數量分布等多種格式。在0.02~2000微米內默認分級130級，在量程范圍內，從1~130級可自定義分級。測試報告中有粒度分布圖形和粒度數據圖表，有D10、D50、D90、平均粒徑和比表面積等特征參數，有四個自定義參數根據需要自行輸入，重量比表面積與體 積比表面積可以互換。粒度數據可保存到EXCEL。支持中、英文格式測試報告打印，頁眉和頁腳可根據需要進行修改，有打印預覽功能，能夠?qū)⒘６确植紙D形和粒度數據圖表存成圖片或PDF格式，便與WORD交互使用。可根據用戶需要增加其他處理功能。操作簡便：標準、量化、簡單的操作能夠在短時間內熟練掌握，測試數據過程在1分鐘內完成。

可視性強：測試軟件界面友好，測試過程清晰可見，瞬時刷新，可視性強，可隨時觀察儀器運行狀況、測試數據波動清況，分析所測數據的真實性、可靠性。標準、量化、簡單的操作，有效縮短了測試時間，降低了對操作人員的要求。

設備維護：全面的技術培訓和內容詳盡的使用操作說明書、軟件在線幫助使操作人員能[accuracy]操作、解決疑問、排除故障。

技術支持：根據樣品的密度、異性、脆性、磁性、毒性、流動性、團聚性、溶解性和物理化學反應等理化特性，我們總結出了一套科學、系統和完整的分散測試方案，隨著儀器提供給用戶。我們既銷售儀器，又提供分散測試方案。

WJL-616型干法激光粒度分析儀硬件簡介：

硬件設計[Cutting-edge，按照Q/01RZ01-2004標準生產，元器件專業制造，性能穩定可靠，無易損配件。

分散方法

  本儀器是一款高性能的儀器。系統包括激光粒度儀、自動干法分散系統、靜音無油空氣壓縮機、高效冷凝器等部分組成。在干法狀態下，樣品通過自動干粉進樣器均勻輸送到高壓氣流中，在高壓氣流的帶動下連續高速噴射到分散器中，在到達分散器出口處樣品已經被充分分散，穿過激光束之后樣品進入收集器中，同時電腦立刻顯示出粒度分布信息。

1.干法分散，不需要任何分散劑和溶劑。

分散管摩擦產生的剪切力  顆粒間碰撞產生的摩擦剪切力   顆粒和分散管壁之間的碰撞

2. 采用靜音無油空氣壓縮機，配以高效冷凝器，保證產生純凈壓縮空氣；

3. 瞬時分散、瞬時測量，測試精度快，分析效率高，從進樣到出結果一分鐘內完成

1、測量范圍：0.1～800微米

2、[accuracy]性誤差：〈±1%（國家標準物質D50）

3、重復性偏差：〈±1%（國家標準物質D50）

4、電氣要求：交流220±10V，50Hz, 200W

5、外觀尺寸：主機1000×330×300mm  干法進樣系統350×330×300mm

6、重量：40KG
